Núcleo e Válvulas de Inspeção

Catálogo Componentes Madasa

núcleo e válvulas de inspeção ilustrativa 1

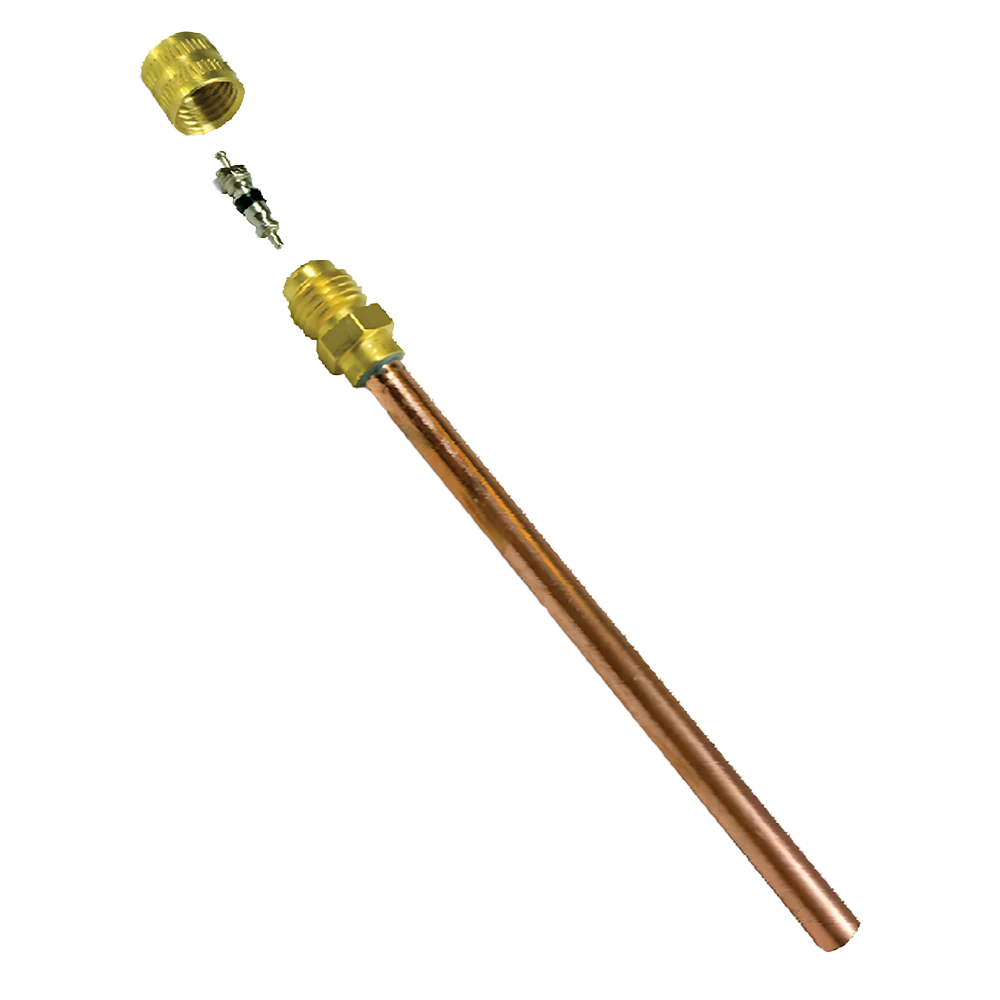

Núcleo e Válvulas de Inspeção

Comercialmente conhecidas como Válvula Schrader são utilizadas em geladeiras, bebedouros, purificadores, ar condicionado e unidades condensadoras. Estão ligadas ao tubo de processo do compressor e do filtro secador para tomadas de pressão, transvazar o fluído refrigerante, processo de vácuo com N2 e carga de gases CFC, HCFCe HFC: R-12,R-502, R-22,R-134a, R-404A,R-407C.

Adicionar ao orçamento

Solicitar orçamento

Falar com atendimento

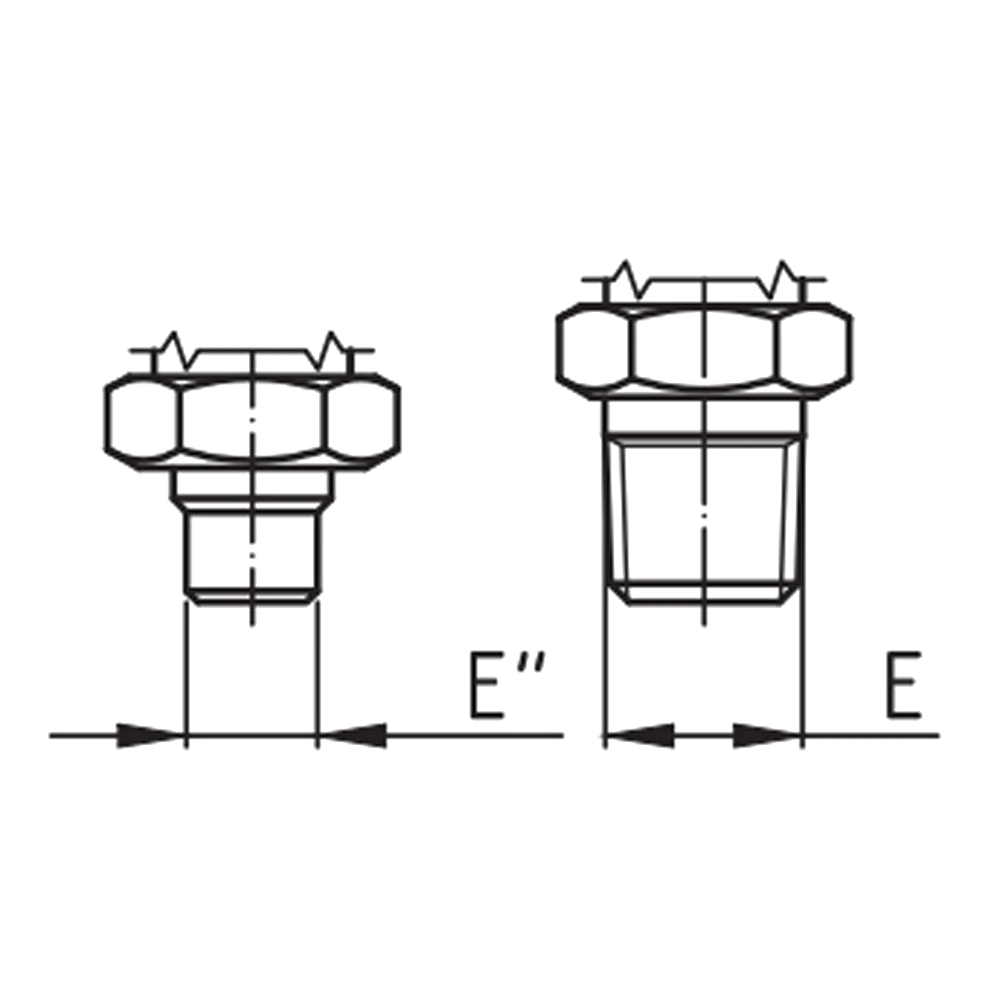

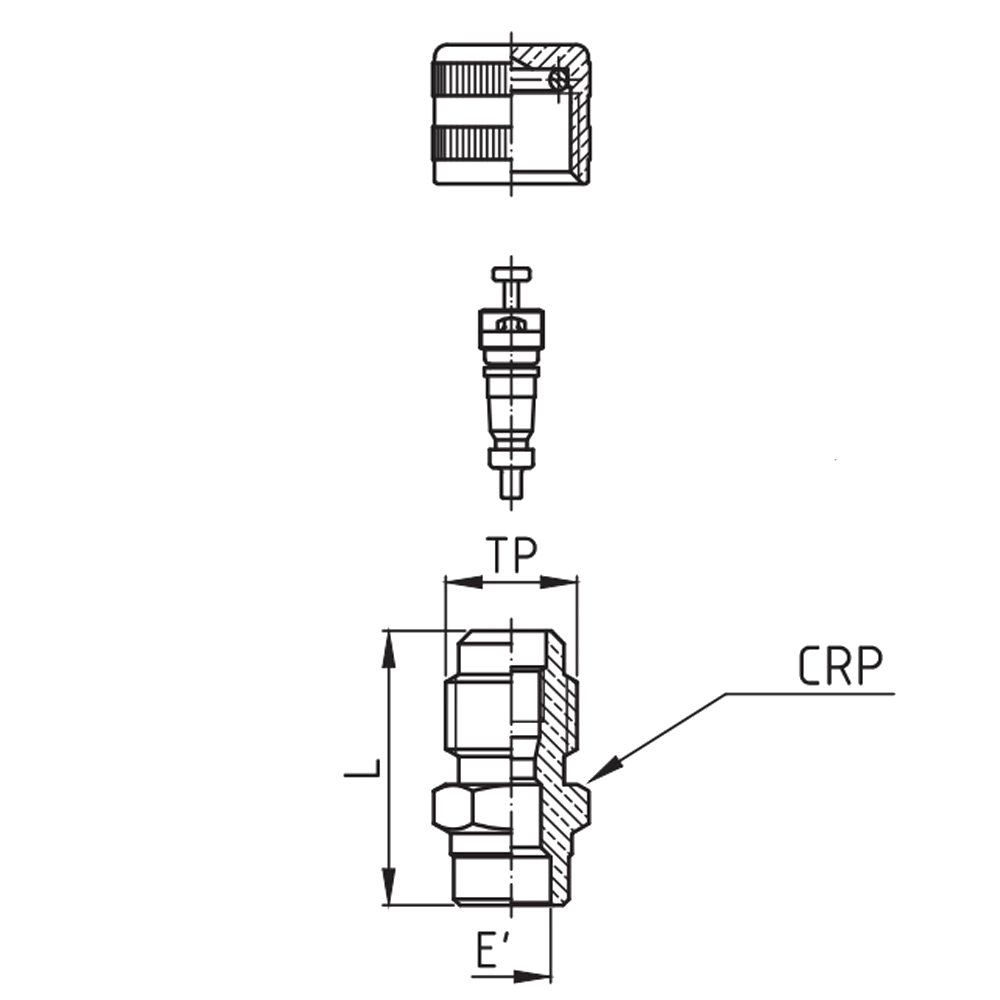

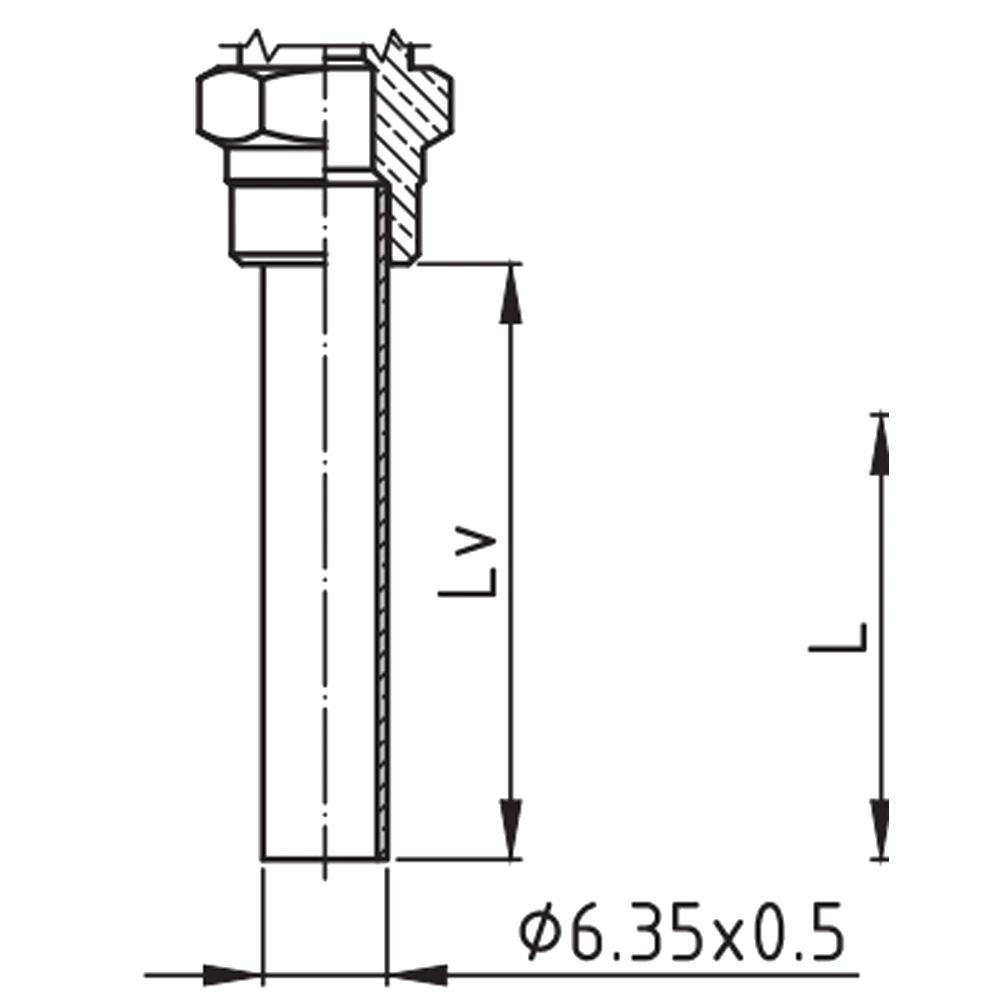

E: Conexão de entrada, (tipo rosca). **E’:** Conexão interna de entrada, (tipo solda). **E”:** Conexão externa de entrada, (tipo solda). **CRP:** Perfil e dimensão do corpo da válvula.L:Comprimento.Lv:Comprimento do tubo deprocesso. TP:Tomadade pressão.n/p: Não possui.

Vedação interna: Fluoroelastômero,Neoprene ou HNBR (opcional).
Vedação externa: Fluoroelastômero ou PTFE (opcional).
Pressão de trabalho: O- 21 kgf/cm² (300 psi).
Temperatura de trabalho: Mín. -30ºC-Máx. 120ºC.
Torque de aperto do núcleo: Mín. 0.3 N.m-Máx.0.5 N.m.

Adaptador Perfurador

Para garrafa de gás refrigerante lacrada, (isenta de núcleo).

Ver mais

Tap-Can Perfuradora

Para garrafa de gás refrigerante lacrada, (isenta de núcleo).

Ver mais

Válvula Adaptadora R-400

Projetados para garantir perfeita estanqueidade e transvazar o fluido refrigerante da garrafa descartável para o sistema de refrigeração

Ver mais

Adaptador Acionador

Projetados para garantir perfeita estanqueidade e transvazar o fluido refrigerante da garrafa descartável para o sistema de refrigeração.

Ver mais

Tap-Can Acionadora

Projetados para garantir perfeita estanqueidade e transvazar o fluido refrigerante da garrafa descartável para o sistema de refrigeração.

Ver mais

Tee Schrader

São projetados para realizar tomadas de pressão facilitando o controle do fluído refrigerante. Geralmente são utilizados como conexão para circuitosde refrigeração e ar condicionado.

Ver mais

CÓD.	E	E’	E”	CRP	L	LV	TP
1631-25-0	n/p	Ø 6.50+0.10	Ø 9.50-0.20	11.11	22.70	n/p	1/ 4″ SAE
1648-25-0	n/p	Ø 6.50+0.10	n/p	11.11	36.00	n/p	1/ 4″ SAE
1868-25-0	n/p	n/p	Ø6.35×0.50	11.11	22.70	70.00 (REF.)	1/ 4″ SAE
1869-25-0	n/p	n/p	Ø6.35×0.50	11.11	22.70	110.00 (REF.)	1/ 4″ SAE
1870-25-0	n/p	n/p	Ø6.35×0.50	11.11	22.70	150.00 (REF.)	1/ 4″ SAE
1317-25-0	n/p	n/p	Ø5.80+0.10	11.11	22.70	n/p	1/ 4″ SAE
1632-25-0	n/p	n/p	Ø9.00±0.20	11.11	22.70	n/p	1/ 4″ SAE
1575-25-0	1/8″NPT	n/p	n/p	11.11	26.90	n/p	1/ 4″ SAE
1754-25-0	1/4″ SAE	n/p	n/p	11.11	29.80	n/p	1/ 4″ SAE
1576-25-0	1/4″ NPT	n/p	n/p	14.28	32.50	n/p	1/ 4″ SAE
1664-25-0	1/4″ BSPT	n/p	n/p	14.28	32.50	n/p	1/ 4″ SAE
