| CÓD. | E’ | S’ | TP1 | CRP | L | LE | LTP1 | LCE | LCS | VI |
| 2061-70-0 |  3/8″S | 3/8″S |  1/4“SAE |  19.05 | 101.7 | 21.0 | 51.8 | 24.0 | 24.0 |  |
| 2062-70-0 | l/2″S | l/2″S | 1/4“SAE | 19.05 | 102.9 | 22.7 | 53.0 | 23.2 | 23.2 | |
| 2084-70-0 | 5/16″S | 5/16″S | 1/4“SAE | 19.05 | 101.7 | 21.0 | 51.8 | 25.7 | 25.7 | |
Conexão tipo solda de aço
Tomada de pressão para manômetro
Gaxeta de teflon

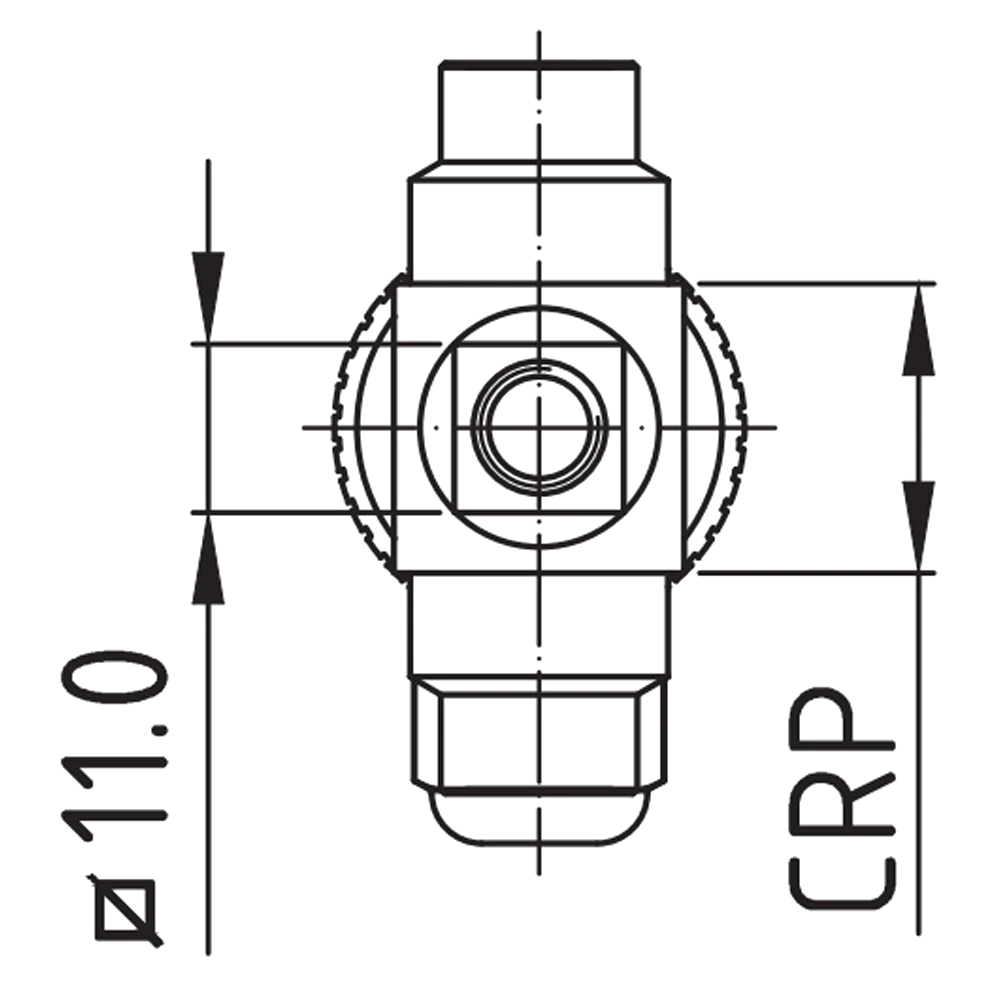

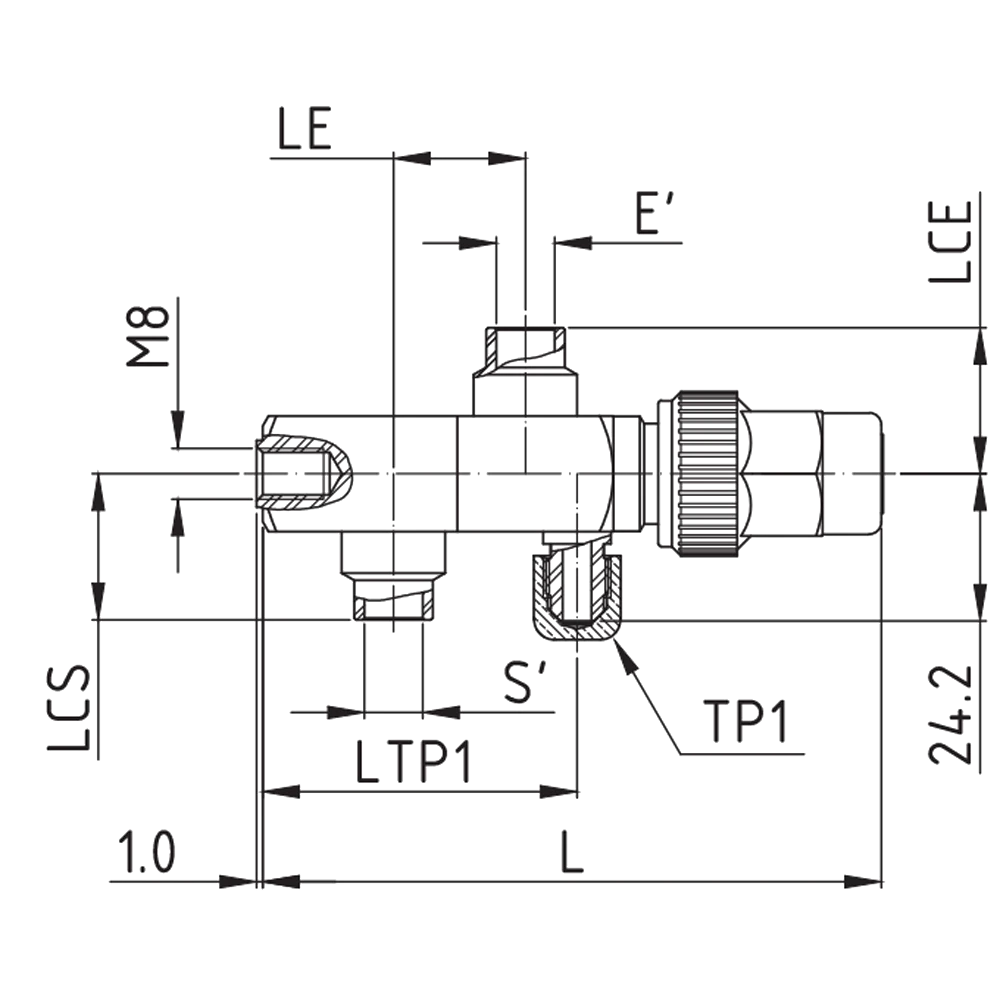

E:Coriexão de eritrada, (tipo rosca).E’: Coriexão ir,terr,a de er,trada, (tipo solda). S:Cor,exão de saída,(tipo rosca). S’:Cor,exãoir,terr,ade saída, (tipo solda). TP1:Tomadade pressão 1.<E: Âr,gulo da tomada de pressão até a coriexão de eritrada.<5: Âr,gulodatomada de pressão até a conexão de saída.CRP:Dimer,são e perfildo corpo da válvula. L: Comprimento LE: Comprimer,to do centro da entrada até a saída.LTP1: Comprimer,tro de ceritro “TPl “.LCE: Comprimerito de cer,tro da conexão de entrada. LCS: Comprimento de centro da conexão de saída. Vl:Vedaçãolr,terr,a.n/p:Não possui.
