CÓD.	E	E’	S	S’	TP1	<E	<S	CRP	LCE	LCS	VI
2046-70-0	n/p	3/8″ s	n/p	5/16″ S	1/4″ SAE	120°	0°	19.05	27.6	25.5
2085-70-0	1/4″ SAE	n/p	n/p	5/16″ S	1/4″ SAE	120°	0°	19.05	24.2	25.5
2035-70-0	n/p	5/16″ S	3/8″SAE	n/p	1/4″ SAE	180º	60°	19.05	33.8	27.7
2036-70-0	n/p	5/16″ S	n/p	3/8″ S	1/4″ SAE	180º	0°	19.05	33.8	33.8
2037-70-0	n/p	5/16″ S	3/8″SAE	n/p	1/4″ SAE	180º	0°	19.05	33.8	27.7

Conexão tipo solda de aço

Conexão tipo solda de cobre

Gaxeta de teflon

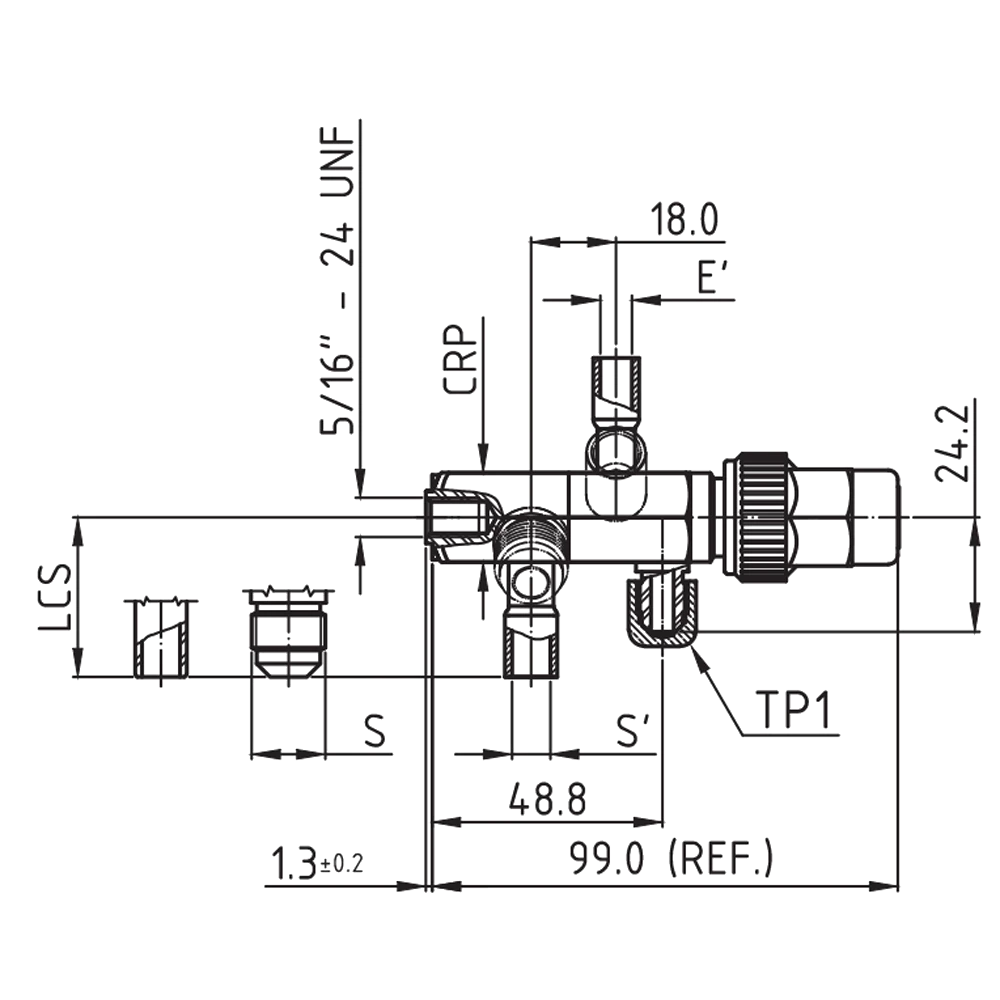

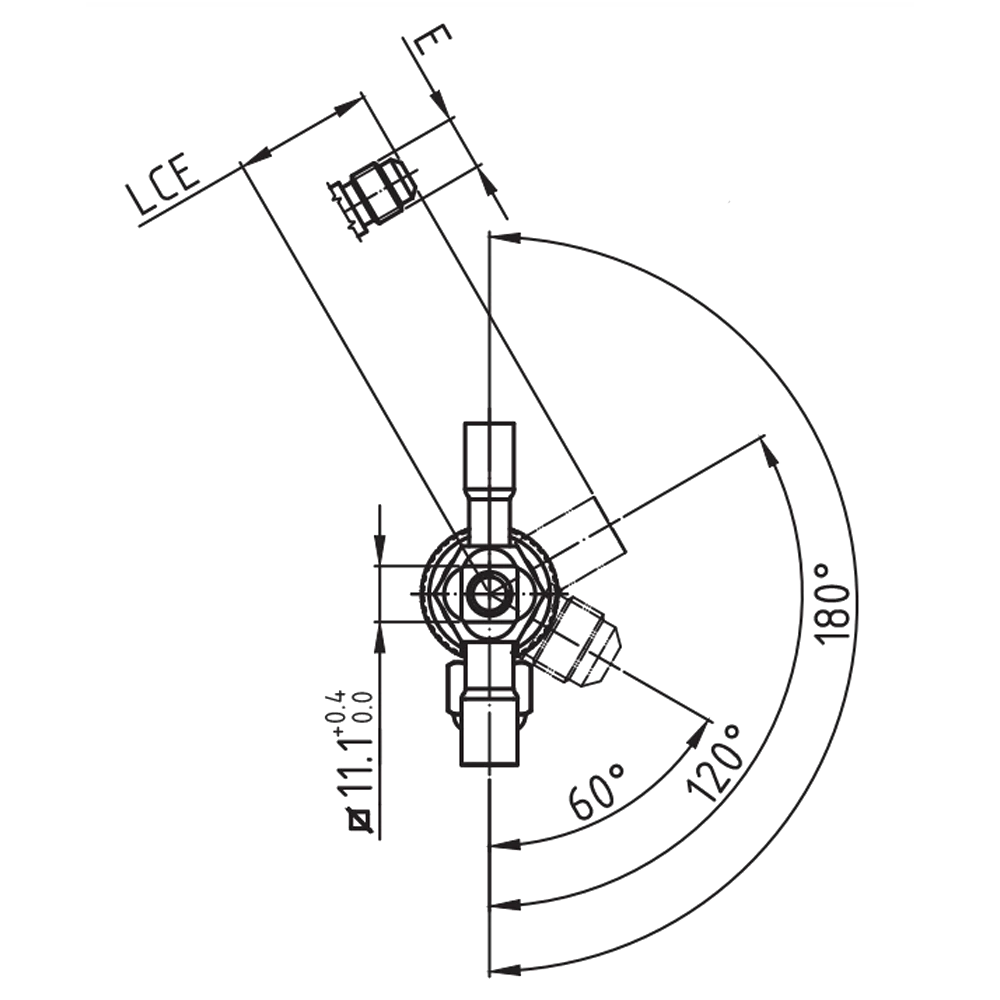

E:Coriexão de eritrada, (tipo rosca).E’: Coriexão ir,terr,a de er,trada, (tipo solda). S:Cor,exão de saída,(tipo rosca). S’:Cor,exãoir,terr,ade saída, (tipo solda). TP1:Tomadade pressão 1.<E: Âr,gulo da tomada de pressão até a coriexão de eritrada.<5: Âr,gulodatomada de pressão até a conexão de saída.CRP:Dimer,são e perfildo corpo da válvula. L: Comprimento LE: Comprimer,to do centro da entrada até a saída.LTP1: Comprimer,tro de ceritro “TPl “.LCE: Comprimerito de cer,tro da conexão de entrada. LCS: Comprimento de centro da conexão de saída. Vl:Vedaçãolr,terr,a.n/p:Não possui.
