| CÓD. | E” | E’ | S’ | TP1 | TP2 | TP3 | CRP | L | LE | LCE | LTP1 | LTP2 | VI |
| 2049-70-0 |  Ø15.5 | n/p | 5/8″S | 1/4″ SAE |  1/4″ SAE | n/p |  22.22 | 105.5 | 37.0 | 25.6 | 49.0 | 37.0 |  |
| 2048-70-0 | Ø15.5 | n/p | 1/2″S | 1/4″ SAE | 1/4″ SAE | n/p | 22.22 | 124.5 | 56.0 | 25.6 | 68.0 | 56.0 | |
| 2047-70-0 | Ø10.6 | n/p | 3/8″S | 1/4″ SAE | 1/4″ SAE | n/p | 19.05 | 117.7 | 58.5 | 23.5 | 67.8 | 58.5 | |
| 2063-70-0 | n/p | 5/8″S | 5/8″S | n/p | n/p | 1/4″ SAE | 22.22 | 105.5 | 37.0 | 35.1 | 49.0 | n/p | |

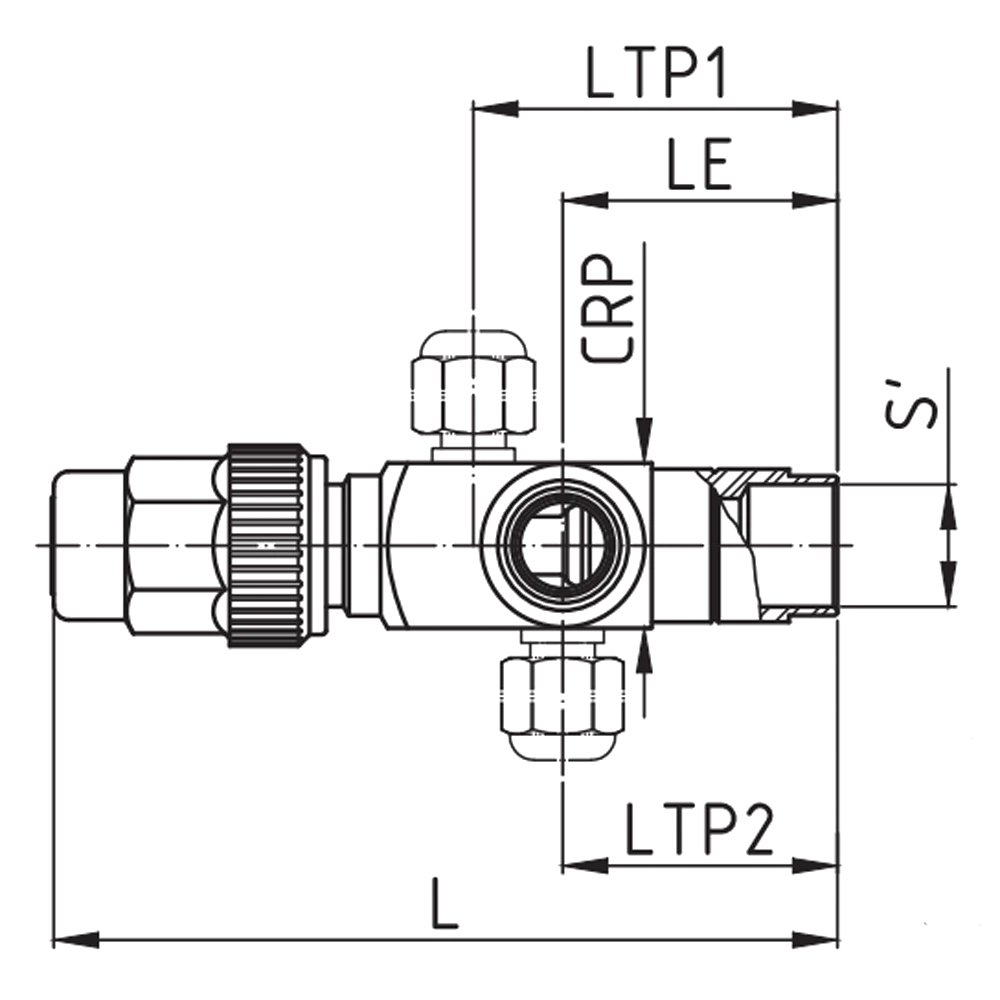

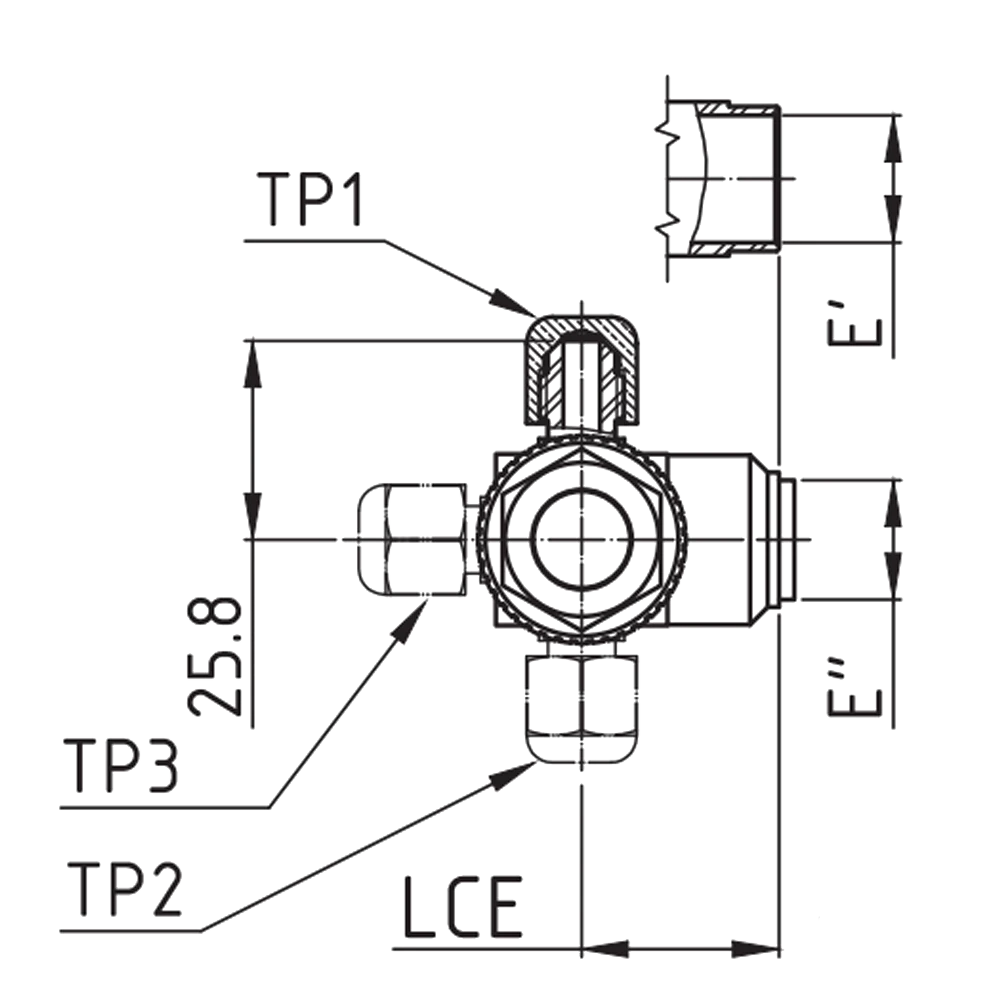

Conexão tipo solda de aço Tomada de pressão para manômetro Gaxeta de teflonE: Cor,exão de er,trada, (tipo rosca). E’: Conexão ir,terr,a de eritrada,(tipo solda). E”: Conexão exterr,a de er,trada,(tipo solda).S: Conexão de saída, (tipo rosca).S’: Cor,exão intema de saída, (tipo solda) TP1:Tomadade pressão 1.TP2:Tomadade pressão 2.TP3:Tomadade pressão J CRP: Dimer,são e perfildo corpo da válvula. L:Comprimento.H: Altura.LE:Comprimento de cer,tro da er,tradaatéa saída.LCE: Comprimento de centro da conexão deentrada.LTP1:Comprimento de centro “TPl” (LTPl =LTP3).LTP2:Comprimento de cer,tro ”TP2″.LCS: Comprimento de cer,tro dacor,exão de saída.Vl:Vedaçãolr,terr,a.RF:Rosca para fixação da válvula na unidade.n/p:Não possui.
